Высокоточные гидравлические патроны B260

Высокоточные патроны HYDROGRIP гарантируют Вам надежный зажим инструментов для фрезерования, сверления и развертывания. Их уникальная конструкция обеспечивает точность и стабильность, что улучшает эксплуатационные характеристики станка при решении большого количества задач по обработке.

Благодаря своей широкой номенклатуре высокоточные патроны HYDROGRIP ® применяются во всех областях, от финишной обработки до черновой обработки на тяжёлых режимах. Доступны посадочные диаметры 6 – 32 мм.

Возможности и преимущества:

  • легкость в обращении и простая смена инструмента;
  • минимальное биение обеспечивает хорошее качество обработки поверхности и продляет срок службы инструмента;
  • возможность работать при высоких скоростях;
  • уменьшает шум и вибрацию;
  • возможна предварительная настройка длины для экономии времени.

Сравнение систем

Сегодня на рынке патронов кроме инструмента гидравлического типа существует ряд различных технологий зажима, таких как патроны с зажимным винтом и цанговые патроны для горячей посадки и силовых патронов. Однако никакая другая технология, кроме гидравлического зажима не обеспечит такую высокую точность, исходя из срока службы инструмента и более высокого качества обработки поверхности, в сочетании с простотой в обращении и гибкостью.

Высокоточные патроны ETP HYDRO-GRIP предоставляют Вам наиболее полные преимущества среди любых гидравлических патронов, существующих сегодня на рынке.
Они сочетают простоту в обращении и низкие эксплуатационные расходы с широким ассортиментом.
Модульная конструкция увеличивает гибкость, что позволяет выполнить любые необходимые модели в соответствии с пожеланиями заказчика.

Версия для тяжелых режимов

Возможности и преимущества:

  • легкость в обращении и простая смена инструмента;
  • большая сила зажима;
  • жесткая конструкция;
  • полная номенклатура: от финишной обработки до черновой обработки на тяжёлых режимах.

Крутящий момент фиксации до 1670 Н•м!

ETP HYDRO-GRIP® HD, Heavy Duty, это первый гидравлический силовой патрон, который появился на рынке.
В нем компании ETP удалось совместить все преимущества гидравлического зажима, такие как простота в обращении и точность, с исключительно большой силой зажима инструмента и жесткостью конструкции. Высокая жёсткость при изгибе и демпфирующие свойства гидравлической рабочей среды под давлением делают ETP HYDRO-GRIP® HD идеальным патроном для любой обработки, от чернового фрезерования на тяжёлых режимах до финишной обработки.

Код Наименование Подробнее
B260.C Capto
B260.10 Хвостовик HSK63/100 по DIN69893
B260.6 Хвостовик по MAS403BT
B260.4 Хвостовик по DIN69871/A+AD

Компактная модель

Возможности и преимущества:

  • Для получистового сверления
  • Большая сила зажима
  • Легкость в обращении
  • Малый вылет
  • Возможность модульной конструкции

ETP HYDRO-GRIP® имеет очень компактную и жесткую конструкцию. Смена инструмента происходит очень быстро, просто и на высоком уровне точности.

Большая сила зажима гарантирует надежный зажим инструментов для фрезерования, сверления и развертывания. Благодаря минимальному биению инструмента достигается высокое качество финишной обработки поверхности, а также продляется срок службы инструмента.
Благодаря своей модульной конструкции, в дополнение к широкой стандартной номенклатуре, ETP HYDRO-GRIP® может быть изготовлен в соответствии с вашими требованиями по размерам. Также доступны версии с регулировкой длины по радиусу.

Код Наименование Подробнее
B260.C Capto
B260.10 Хвостовик HSK63/100 по DIN69893
B260.6 Хвостовик по MAS403BT
B260.4 Хвостовик по DIN69871/A+AD

Специальная модель

Возможности и преимущества:

  • Максимальная гибкость Вашей конструкции
  • Можно выбрать необходимый размер
  • Возможна регулировка длины инструмента по радиусу

Специальные решения

Сконструируйте ваш собственный гидравлический прецизионный патрон Благодаря cвоей модульной конструкции ETP HYDRO-GRIP может быть изготовлен в соответствии с вашими требованиями по размерам.

Комбинируйте любые хвостовики из нашей номенклатуры с инструментом любого размера (12 – 32 мм). Благодаря промежуточной втулке компания ETP может предложить изготовленный под заказ патрон любой необходимой длины (до 400 мм).

Данные специальные патроны отличаются такой же жесткой конструкцией, имеют демпфирующие характеристики и высокую точность биения согласно нашим стандартам.

Модель в форме карандаша

Возможности и преимущества:

  • Для сверления, включая финишное
  • Модель в формате карандаша делает возможной обработку глубоких каналов и сложных деталей
  • Возможность изготовления специальных решений
  • Большая сила зажима

ETP HYDRO-GRIP® PENCIL, который имеет утонченную форму, является одним из самых универсальных патронов на рынке.

Широкая линейка стандартных габаритов и длин поможет оптимизировать Ваше производство при обработке глубоких каналов и сложных деталей.

ETP HYDRO- GRIP® PENCIL может быть изготовлен в соответствии с вашими требованиями по размерам благодаря возможности изготовления специальных решений.





Код Наименование Подробнее
B260.C Capto
B260.10 Хвостовик HSK63/100 по DIN69893
B260.6 Хвостовик по MAS403BT
B260.4 Хвостовик по DIN69871/A+AD

Оснастка

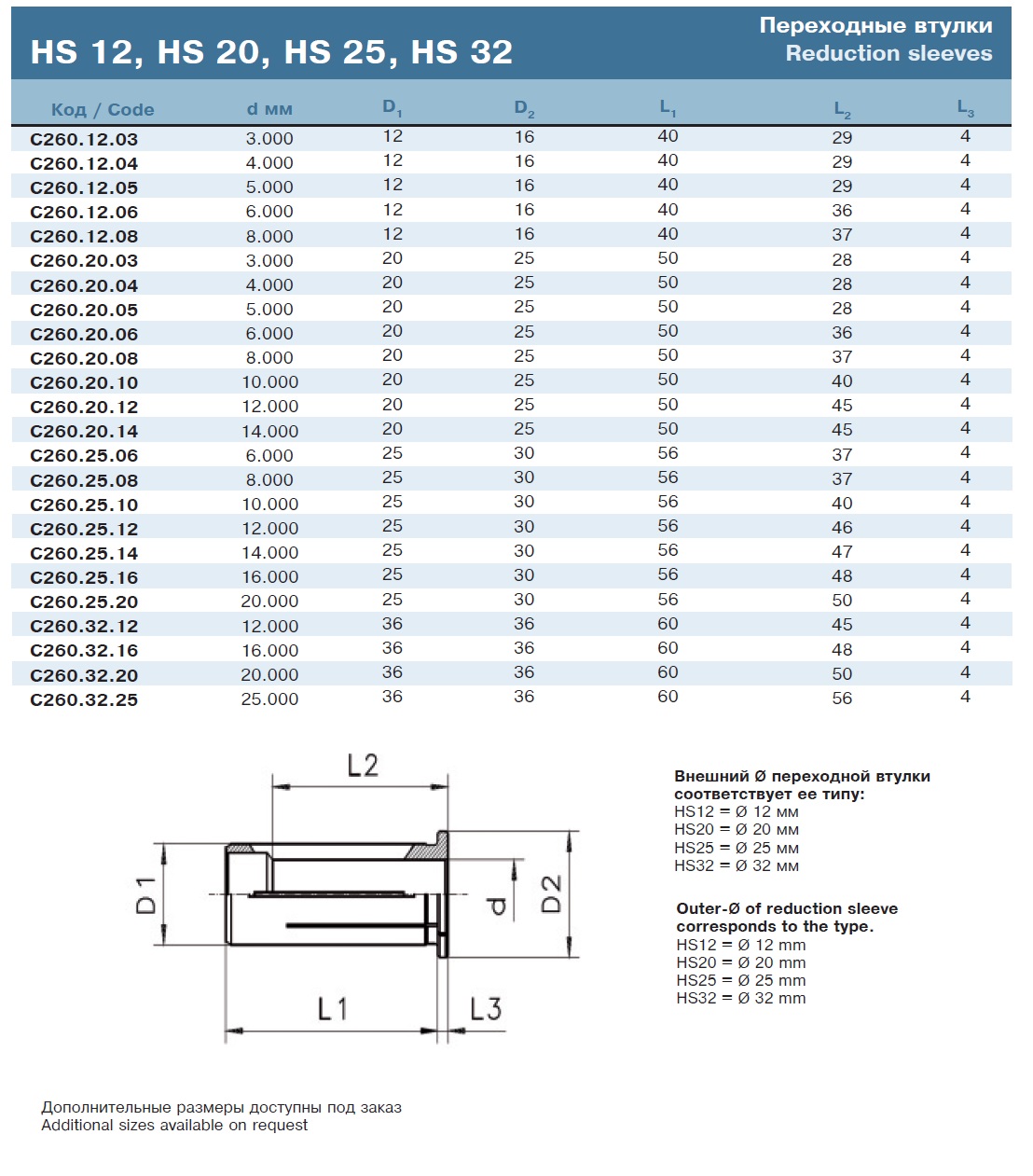

Переходные втулки

 Возможности и преимущества

  • Высокая точность биения <3 μm
  • Зажим хвостовиков различных диаметров. 4 стандартных размера: 12, 20, 25, и 32 мм
  • Уплотнение «металл по металлу» для режущих инструментов с внутренними каналами для СОЖ
  • При использовании переходных втулок увеличивается передаваемый крутящий момент

Переходные втулки разработаны для работы с патронами HYDRO-GRIP. Они изготовлены специально для высокоточного зажима цилиндрических хвостовиков согласно DIN 6335 форма HA, HB and HE, а также для хвостовиков согласно DIN 1835 форма B, C, D and E. Особая конструкция переходных втулок позволяет эффективно использовать СОЖ в резцах с внутренним подводом охлаждающей жидкости.

Увеличение крутящего момента

Для изменения крутящего момента и силы зажима, используйте переходные втулки Т=крутящий момент.

T1 намного выше T2 – Увеличена площадь цилиндрической части (диметр 20 больше 12), вследствие:

  1. Увеличено давление на единицу поверхности хвостовика
  2. Больший поверхностный контакт на хвостовике инструмента.

Информацию по передаче крутящего момента у HYDRO-GRIP при прямом зажиме инструмента или с использованием переходных втулок см. в разделе «Техническая информация»

Код Наименование Подробнее
С260 Переходные втулки

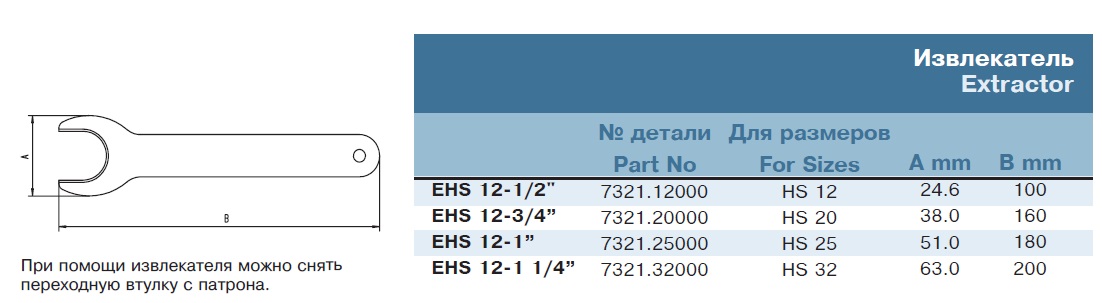

EHS Извлекатель

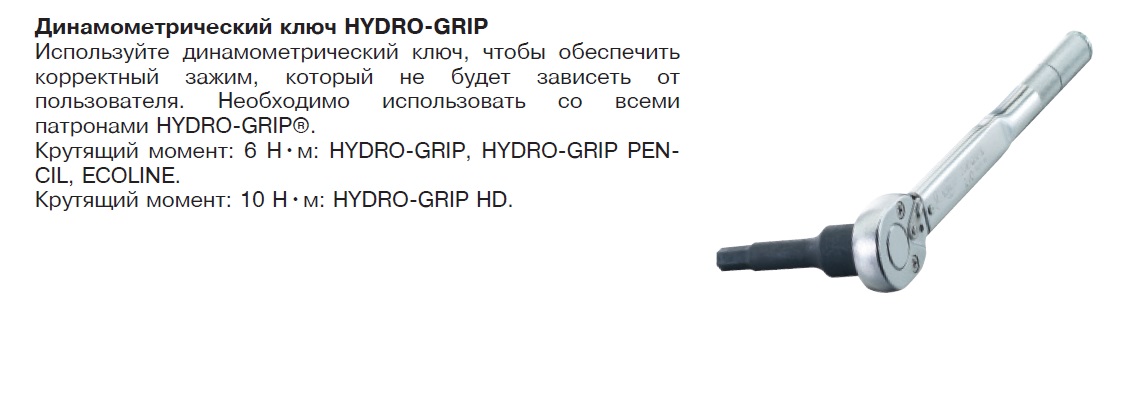

Динамометрический ключ

Техническая информация

Области применения:

Благодаря своей широкой номенклатуре высокоточные патроны HYDRO-GRIP® применяются во всех областях, от финишной обработки до черновой обработки на тяжёлых режимах. Доступны посадочные диаметры 6 – 32 мм.

Зажим всех типов хвостовиков

Мы рекомендуем использовать цилиндрические инструменты для оптимальной производительности и точности. Однако можно зажимать все типы инструментов, такие как Weldon, Whistle Notch.
Примечание: кроме размеров 6-10 мм! Для ETP ECOLINE рекомендуется использовать только цилиндрические инструменты.

Балансировка:

Все патроны отбалансированы согласно новым стандартам балансировки систем с вращающимися инструментами – DIN 69888, при:

  • 25 000 об./мин. для PSK C4 – C6, HSK 63 и ISO40
  • 14 000 об./мин. для PSK C8, HSK 100 и ISO 50

Биение:

Все поставляемые патроны HYDRO-GRIP® имеют высокую точность биения в момент поставки. Значение биения измеряется при 2.5 x dmt Рекомендуемый крутящий момент затяжки:

  • HYDRO-GRIP 6 Н•м
  • HYDRO-GRIP HD 10 Н•м

Правила обращения с инструментом:

Всегда пользуйтесь динамометрическим ключом для поддержания необходимых эксплуатационных качеств и повторяемости патрона.

  • Слишком большой крутящий момент может привести к повреждению винта.
  • Слишком низкий крутящий момент может привести к вибрации инструмента, движению инструмента, повлиять на качество обрабатываемой поверхности и точность инструмента, а также балансировку.

ETP HYDRO-GRIP® являются высокоточными патронами, с ними необходимо бережно обращаться для поддержания оптимальных эксплуатационных качеств.

  • До того как вставить инструмент, проверьте инструмент и патрон на отсутствие повреждений.
  • Инструмент должен быть правильных размеров и соответствовать допускам (h6 или h7), он должен быть чистым
  • Не прикладывайте усилия, чтобы вставить инструмент, он должен легко проскользнуть в требуемое положение
  • Устанавливайте инструмент, затягивая нажимной винт до рекомендуемого крутящего момента, обозначенного на патроне. Используйте зафиксированный динамометрический ключ.
  • При хранении смазывайте патрон маловязким маслом для предупреждения возникновения коррозии.
  • Не используйте HYDRO-GRIP при рабочих температурах выше 85 градусов С. (Это может привести к увеличению давления в патроне и оказать на него негативный эффект).

Передаваемый крутящий момент

В таблицах даны минимальные значения передаваемого крутящего момента в зависимости от диаметра инструмента и допусков. Для оптимальной производительности и точности мы рекомендуем использовать инструменты h6. Также можно использовать инструменты с допуском h7, однако передаваемый крутящий момент снизится, см. таблицы:
